Сплит-система Intercold LCM 324 FT используется для охлаждения и поддержания температуры внутреннего объема камеры в диапазоне от -25 до -15 °C в магазинах, кафе, ресторанах, супермаркетах и на других предприятиях общественного питания и торговли. Предназначена для установки непосредственно в холодильную камеру. Корпус выполнен из оцинкованного металла с полимерным покрытием, внутренний блок - из алюминия. Боковое расположение вентилятора обеспечивает защищенность от осадков.

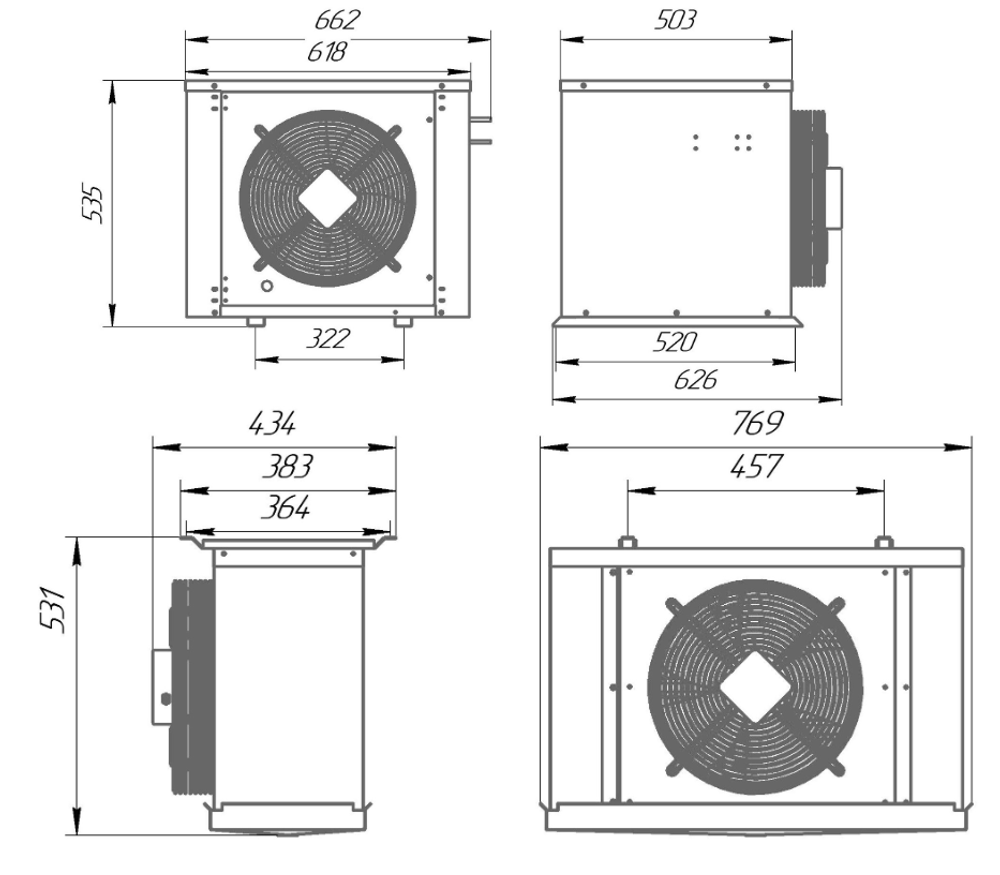

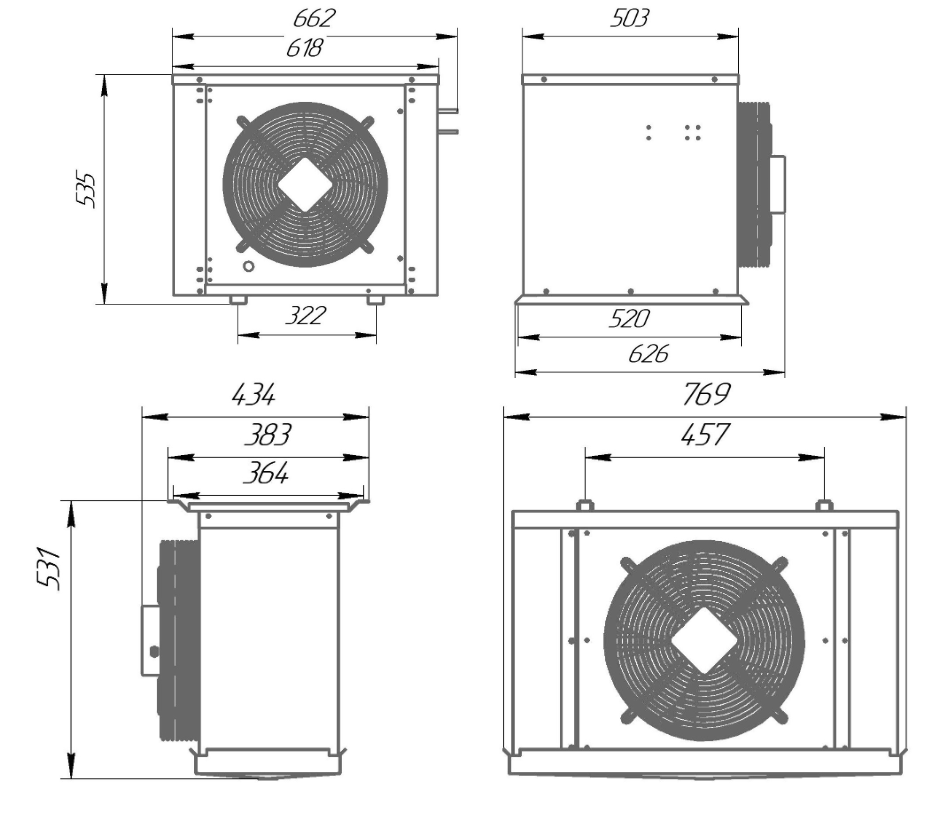

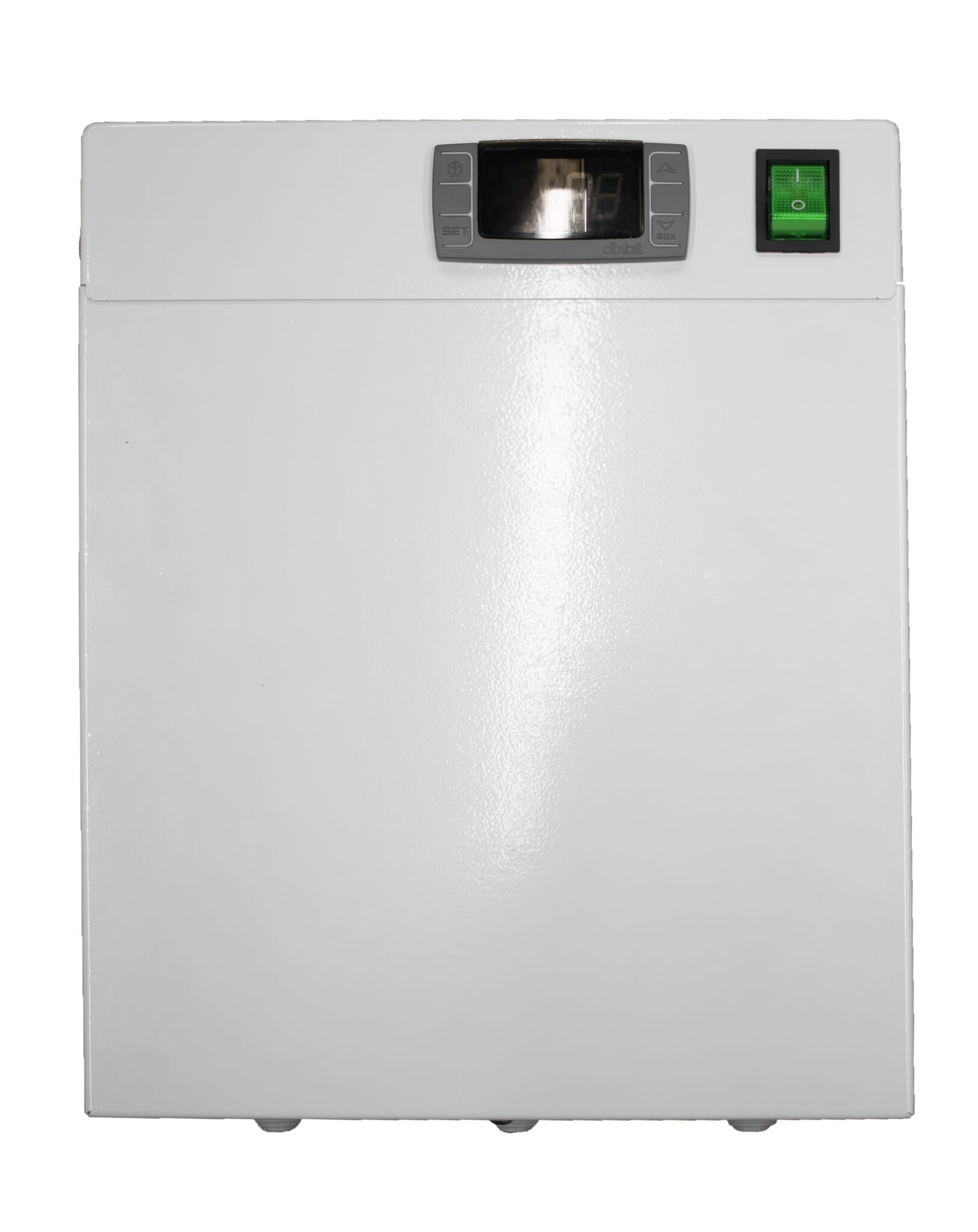

Сплит-система Intercold LCM 324 состоит из двух блоков (наружного и внутреннего) и выносного щита управления.
В серии FT применены пластинчато-трубчатые теплообменники. Данная серия специально разработана для тех, кто ценит простоту и надежность оборудования.

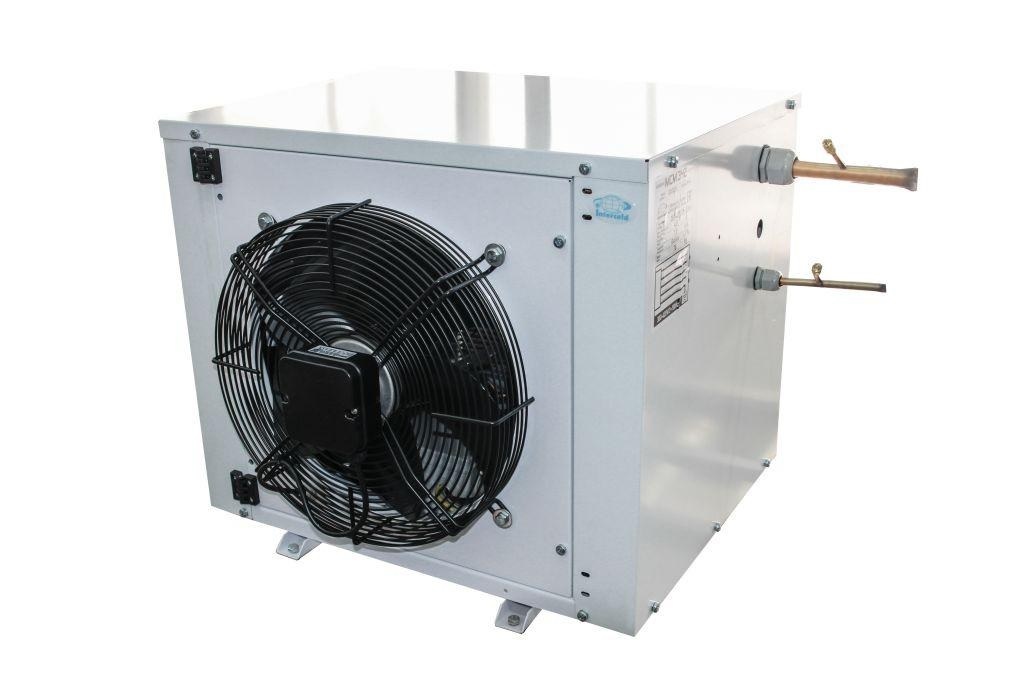

Наружный блок:
- компрессор;
- пластинчато-трубчатый конденсатор;
- вентилятор обдува;
- фильтр-осушитель;
- сдвоенное реле защиты по высокому и низкому давлению.

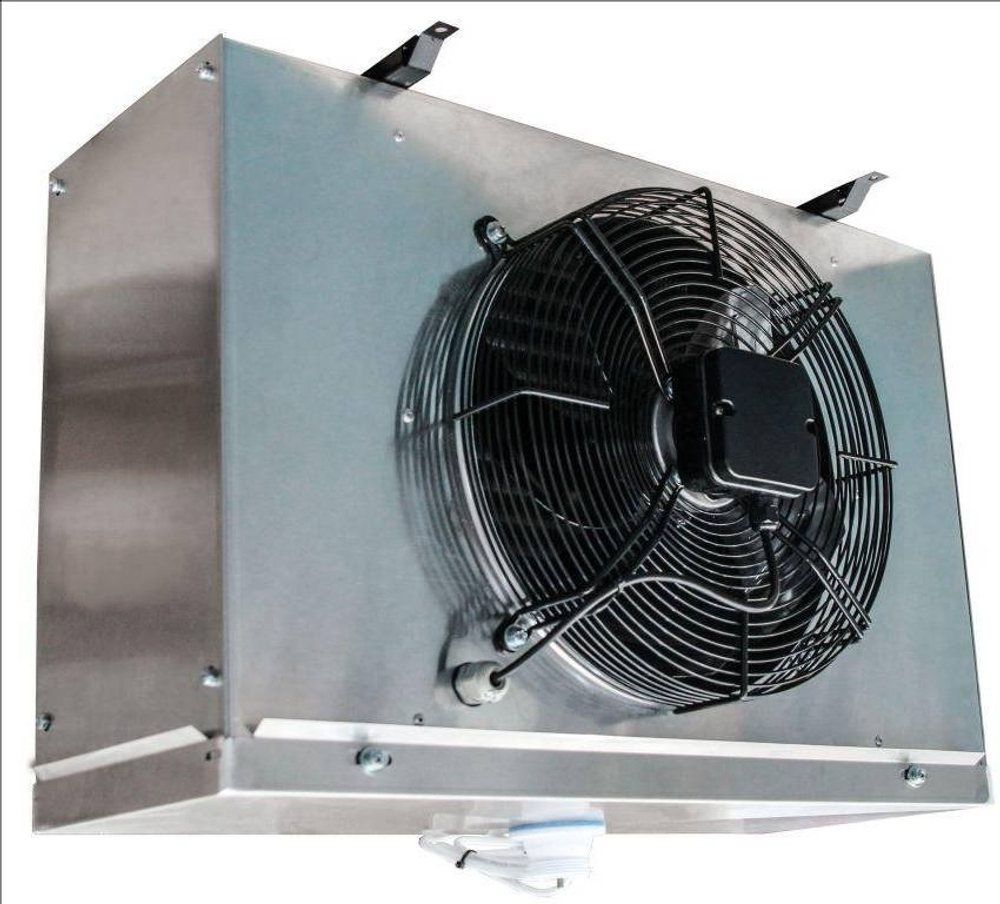

Внутренний блок:
- испаритель;
- вентилятор обдува;
- ТЭН оттайки испарителя;
- поддон сбора конденсатора.
Технические параметры:
| Характеристика | Разм. | Значение |
| Рабочая температура | ºС | от -25 до -15 |
| Тип запуска | Прямой | |
| Напряжение | V | 3~380 50 Гц |
| Номинальное потребление | кВт | 1,98 |
| Номинальный ток | А | 3,7 |
| Ток max | А | 7,2 |
| Хладагент | R404A | |
| Тип оттайки | Электрическая | |
| Мощность оттайки | кВт | 1,8 |
| Материал корпуса | Крашенная оцинкованная сталь | |
| Вес брутто | кг | 130 |
| Габарит упаковки | 1250х900х725 | |
| Компрессор | ||
| Фирма | Tecumseh Europe либо аналог | |
| Тип | Герметичный | |
| Модель | TFH2511Z либо аналог | |
| Конденсатор | ПТТО | |
| Мощность вентилятора | кВт | 0,135 |
| Диаметр крыльчатки | мм | 1х350 |
| Расход воздуха | м3/ч | 2670 |
| Воздухоохладитель | ||
| Материал корпуса | Алюминий | |
| Мощность вентилятора | кВт | 0,135 |
| Диаметр крыльчатки | мм | 350 |
| Количество вентиляторов | шт | 1 |
| Расход воздуха | м3/ч | 2670 |
| Шаг ребер | мм | 5,5 |
| Дальность струи | м | 10* |
* – дальность струи зависит от условий загрузки камеры, её параметров и расположения воздухоохладителя.
Таблица подбора:
| Температура в камере | Темп. внешняя | LCM324 FT | ||
| Q Вт | V м3 | |||
| 100 мм | 80 мм | |||
| -18°C | 25 | 2257 | 32 | 28 |
| 32 | 1998 | 25 | 23 | |
| 40 | 1631 | 23 | 20 | |
| 45 | 1250 | 19 | 14 | |
| -25°C | 25 | 1500 | 22 | 19 |
| 32 | 1300 | 19 | 16 | |
| 40 | 900 | 16 | 14 | |
| 45 | 700 | 13 | 10 | |
Холодильные машины на объем холодильных камер подобраны при обязательном соблюдении следующих условий эксплуатации:
- материал теплоизоляции - пенополиуретан, не менее 80 мм;
- относительная влажность воздуха не более 85%;
- разница температуры загружаемого продукта и поддерживаемой температуры в камере не более 5ºС при условии, что продукт не будет проходить точку замерзания;
- коэффициент рабочего времени не более 0.75, при своевременной очистке теплообменников и ежемесячных профилактических работ проводимых сервисным центром;
- плотность загрузки не более 250 кг/м³;
- суточный оборот камеры не более 10%.
