Сплит-система Intercold LCM 443 FT используется для охлаждения и поддержания температуры внутреннего объема камеры в диапазоне от -25 до -15 °C в магазинах, кафе, ресторанах, супермаркетах и на других предприятиях общественного питания и торговли. Предназначена для установки непосредственно в холодильную камеру. Корпус выполнен из оцинкованного металла с полимерным покрытием, внутренний блок - из алюминия. Боковое расположение вентилятора обеспечивает защищенность от осадков.

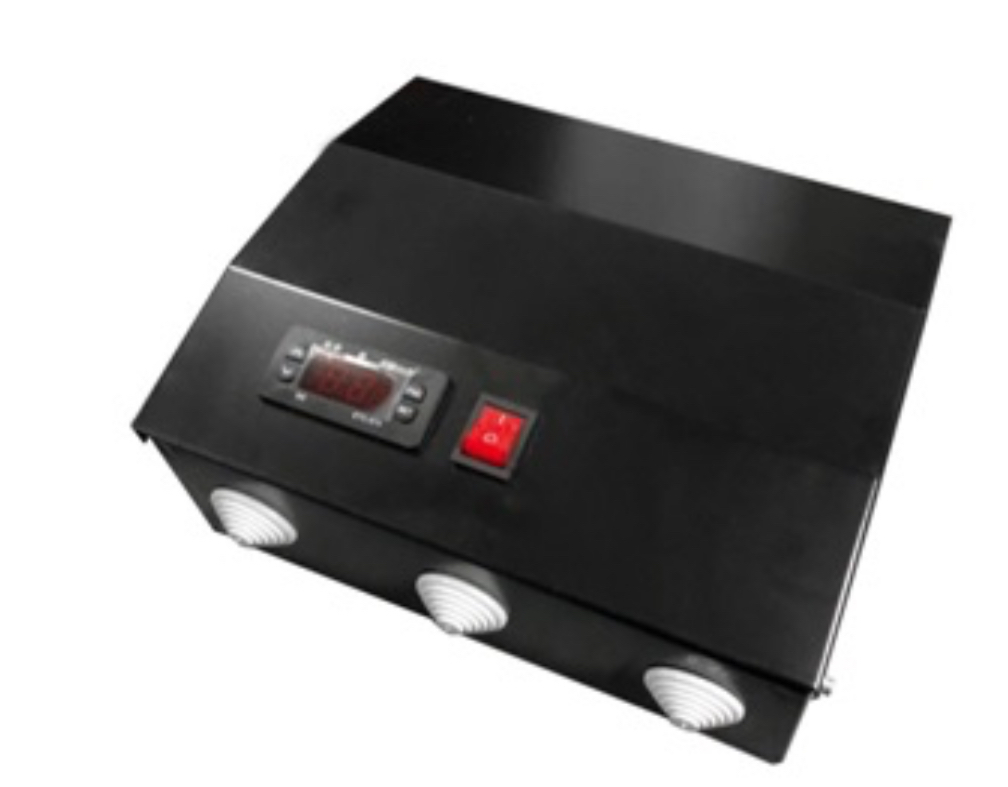

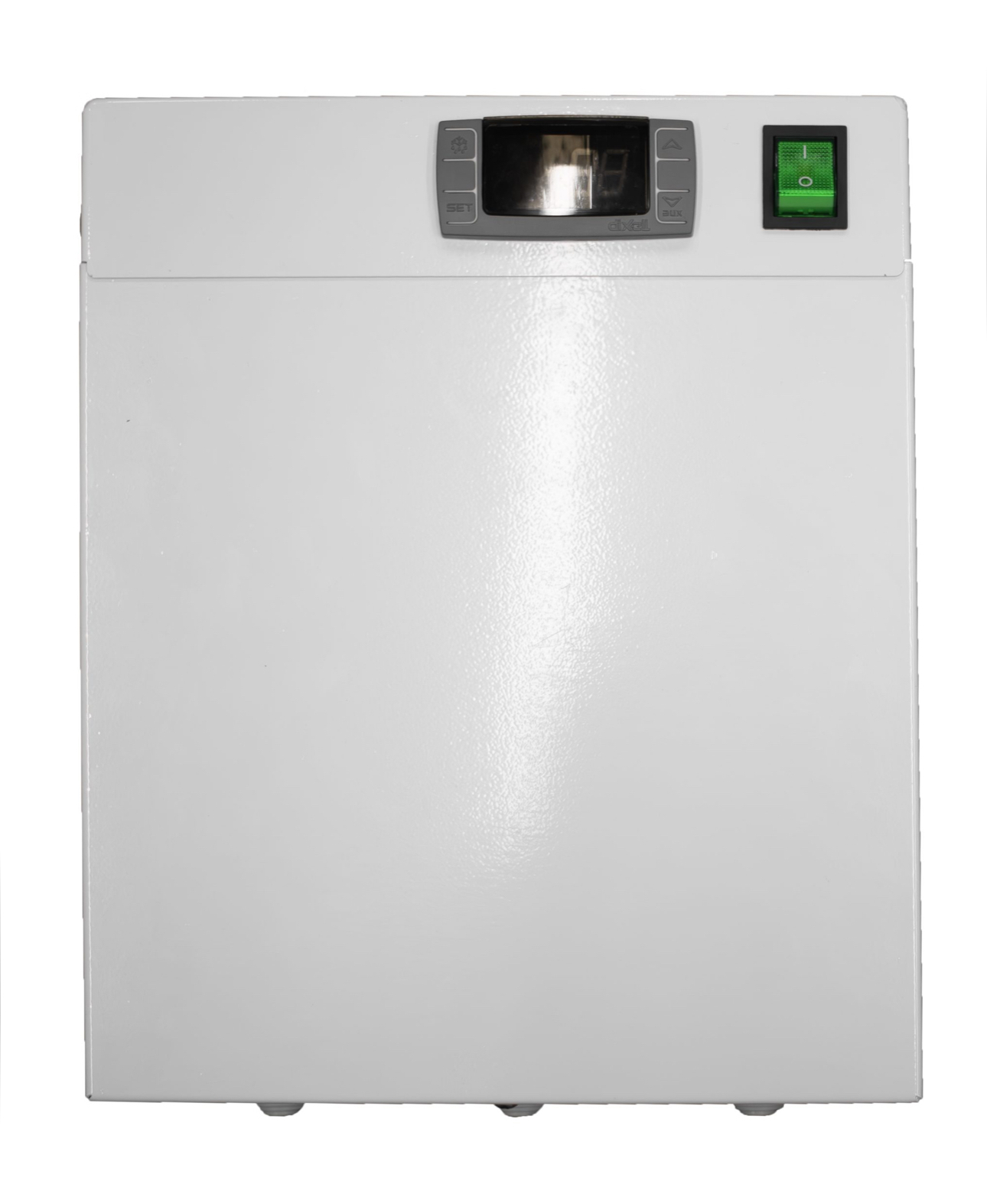

Сплит-система Intercold LCM 443 FT состоит из двух блоков (наружного и внутреннего) и выносного щита управления.
В серии FT применены пластинчато-трубчатые теплообменники. Данная серия специально разработана для тех, кто ценит простоту и надежность оборудования.

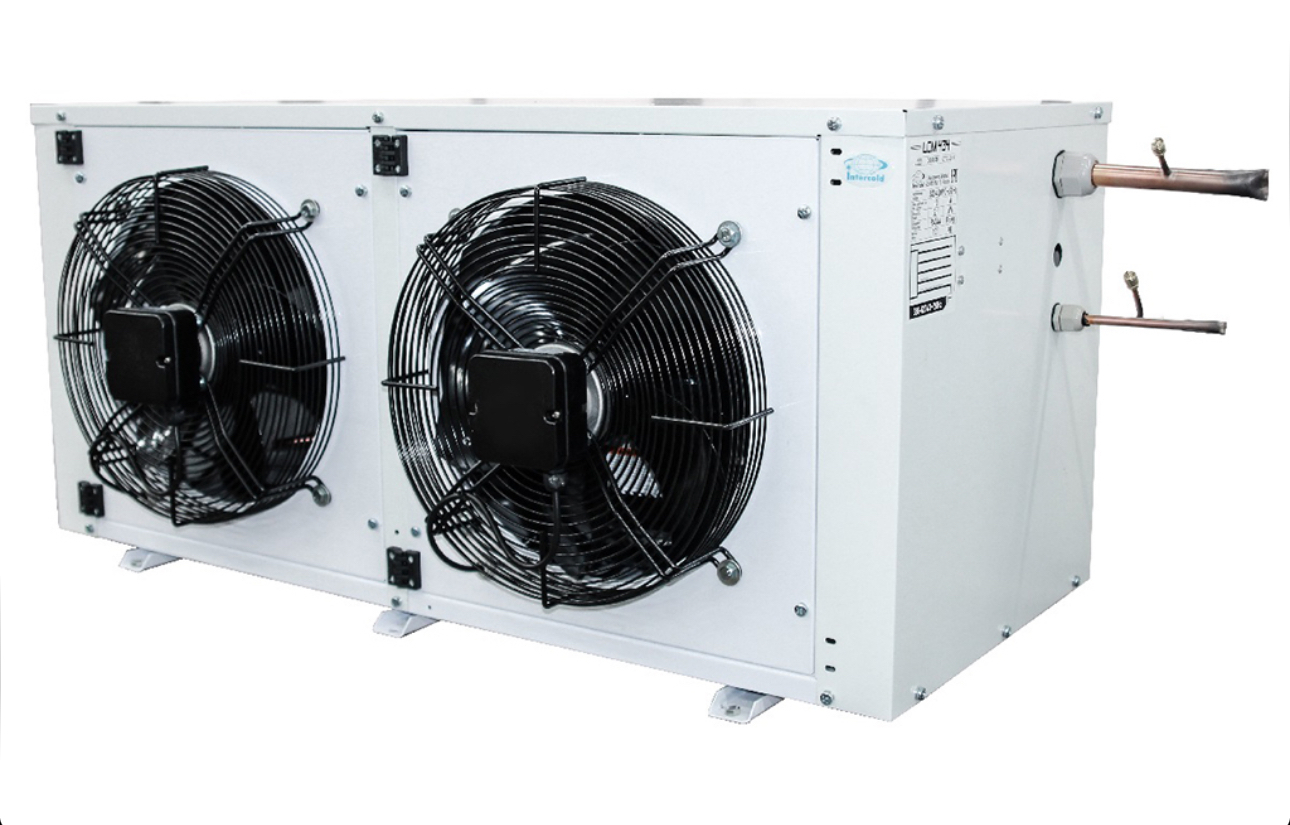

Наружный блок:
- компрессор;
- пластинчато-трубчатый конденсатор;
- вентилятор обдува;
- фильтр-осушитель;
- сдвоенное реле защиты по высокому и низкому давлению.

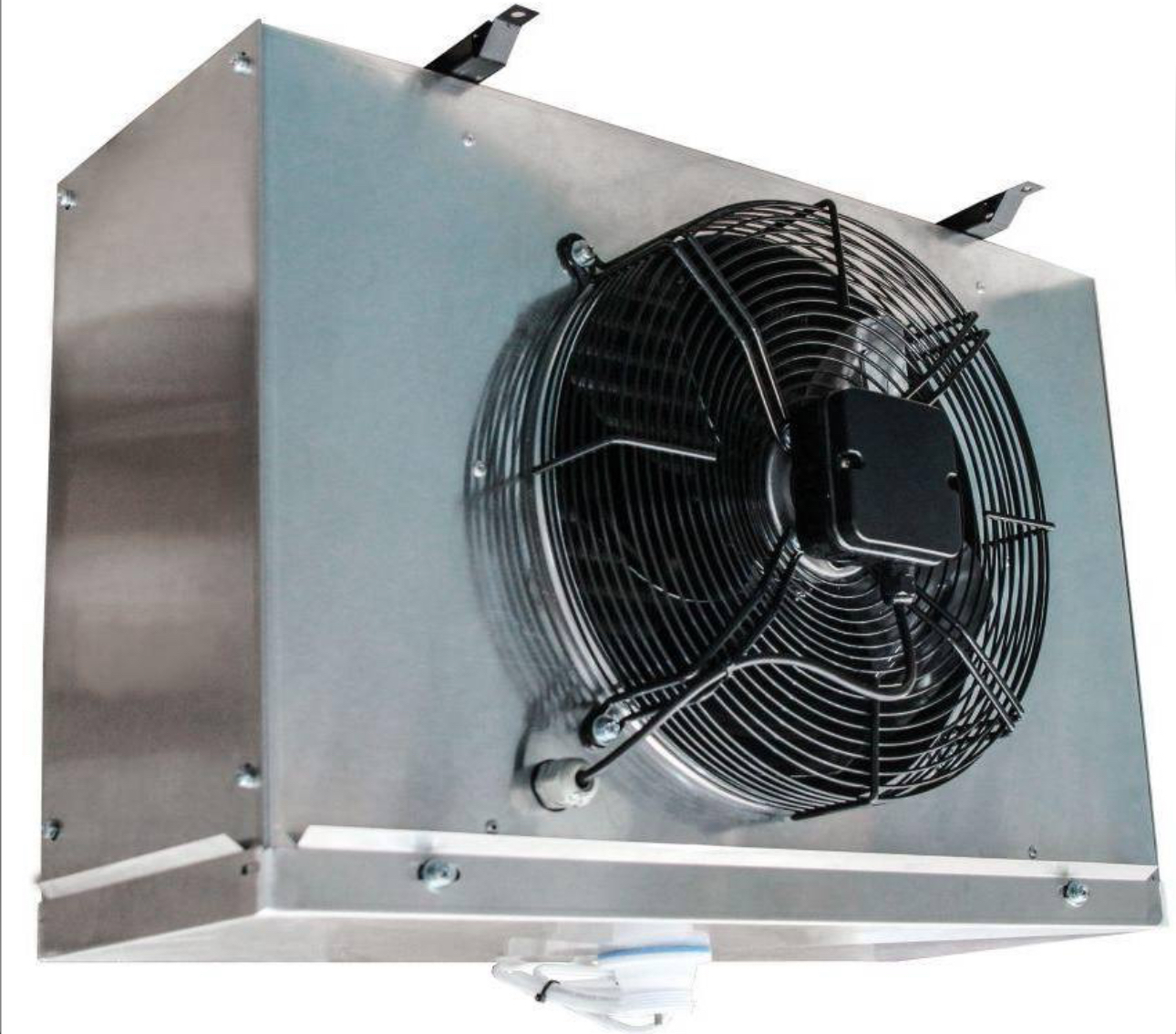

Внутренний блок:
- испаритель;
- вентилятор обдува;
- ТЭН оттайки испарителя;
- поддон сбора конденсатора.
Технические параметры:
| Характеристика | Разм. | Значение |
| Рабочая температура | ºС | от -25 до -15 |
| Тип запуска | Прямой | |
| Напряжение | V | 3~380 50 Гц |
| Номинальное потребление | кВт | 3,449 |
| Номинальный ток | А | 6,1 |
| Ток max | А | 13,8 |
| Хладагент | R404A | |
| Тип оттайки | Электрическая | |
| Мощность оттайки | кВт | 3,9 |
| Материал корпуса | Крашенная оцинкованная сталь | |
| Вес брутто | кг | 165 |
| Габарит упаковки | 1450х1200х775 | |
| Компрессор | ||
| Фирма | Tecumseh Europe либо аналог | |
| Тип | Герметичный | |
| Модель | TAG2522Z либо аналог | |
| Конденсатор | ПТТО | |
| Мощность вентилятора | кВт | 0,27 |
| Диаметр крыльчатки | мм | 2х350 |
| Расход воздуха | м3/ч | 5340 |
| Воздухоохладитель | ||
| Материал корпуса | Алюминий | |
| Мощность вентилятора | кВт | 0,27 |
| Диаметр крыльчатки | мм | 350 |
| Количество вентиляторов | шт | 2 |
| Расход воздуха | м3/ч | 5340 |
| Шаг ребер | мм | 5,5 |
| Дальность струи | м | 10* |
* – дальность струи зависит от условий загрузки камеры, её параметров и расположения воздухоохладителя.
Таблица подбора:
| Температура в камере | Темп. внешняя | LCM443 FT | ||
| Q Вт | V м3 | |||
| 100 мм | 80 мм | |||
| -18°C | 25 | 4300 | 68 | 60 |
| 32 | 3800 | 51 | 47 | |
| 40 | 2800 | 42 | 37 | |
| 45 | 2300 | 35 | 27 | |
| -25°C | 25 | 2800 | 49 | 44 |
| 32 | 2400 | 37 | 32 | |
| 40 | 1839 | 28 | 24 | |
| 45 | 1050 | 19 | 16 | |
Дополнительные опции:
- Монитор напряжения
- "Зимний запуск" для эксплуатации установки при температурах окружающей среды до -10 ºС
- "Зимний запуск" для эксплуатации установки при температурах окружающей среды до -30 ºС
- "Тепло-холод" для поддержания в объеме температуры посредством включения либо на охлаждение, либо на обогрев
Холодильные машины на объем холодильных камер подобраны при обязательном соблюдении следующих условий эксплуатации:
- материал теплоизоляции - пенополиуретан, не менее 80 мм;
- относительная влажность воздуха не более 85%;
- разница температуры загружаемого продукта и поддерживаемой температуры в камере не более 5ºС при условии, что продукт не будет проходить точку замерзания;
- коэффициент рабочего времени не более 0.75, при своевременной очистке теплообменников и ежемесячных профилактических работ проводимых сервисным центром;
- плотность загрузки не более 250 кг/м³;
- суточный оборот камеры не более 10%.
